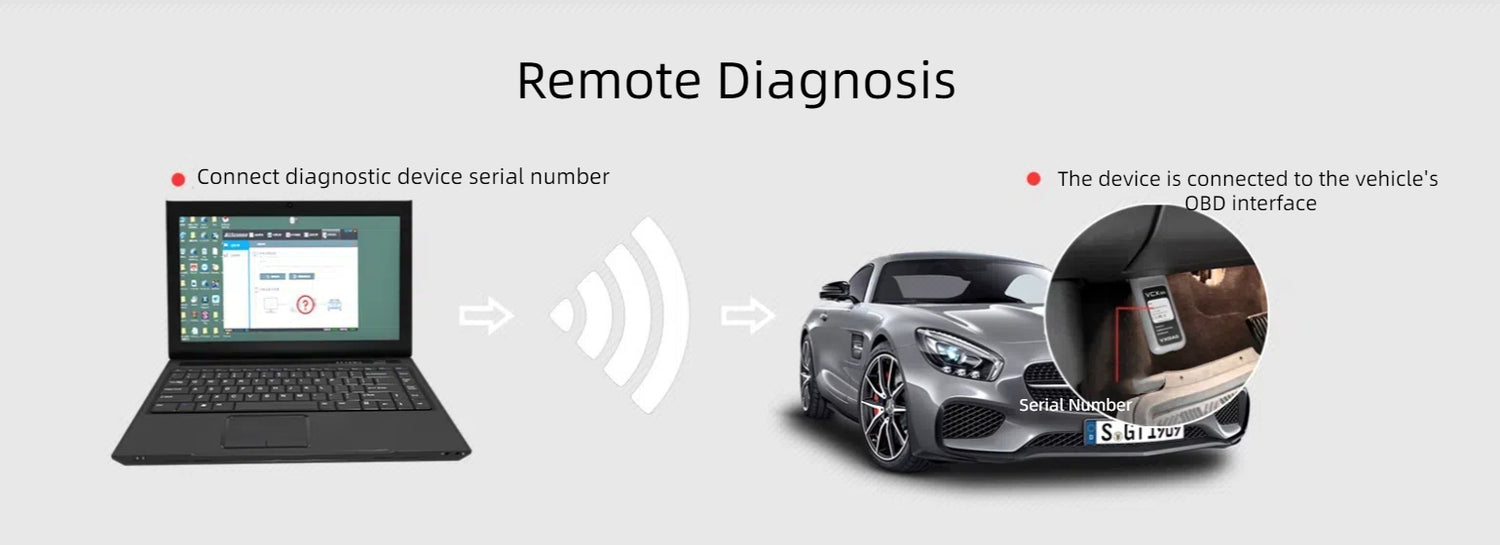

SE remote diagnosis SE remote diagnosis
SE_compare SE_compare
SE_connection SE_connection
se_display se_display
SE_J2534 programming function SE_J2534 programming function

VCX-SE интерфейс за дистанционна диагностика на превозни средства


VCX-SE е диагностично устройство от последно поколение, предназначено за платформи за дистанционна диагностика. Със своя силно интегриран хардуерен дизайн, то е напълно съвместимо с различен OEM диагностичен софтуер, поддържайки не само локална диагностика, но и разширена дистанционна диагностика.

Може би искате да знаете: Разлики между всички серии VXDIAG

se product

I. Характеристики на продукта

  • Двурежимна интелигентна дистанционна диагностика

Dual-Mode Intelligent Remote Diagnostics
  1. Разширената дистанционна диагностика може да постигне онлайн диагностика на ниво OEM само с интернет връзка.
  2. Съвместим с дистанционна диагностика, поддържащ различно специализирано оборудване за дистанционна диагностика.
  3. Устройството може бързо да се свърже с платформата за отдалечена диагностика с мрежова конфигурация с едно щракване.
  • Поддържа множество OEM диагностики на превозни средства с едно устройство

Supports Multiple OEM Vehicle Diagnostics
  1. Хардуерът се актуализира непрекъснато, за да е в крак с основните OEM VCI, като напълно поддържа нови модели и нов OEM софтуер, базиран на DoIP Ethernet диагностика.
  2. Осигурява диагностични функции на ниво OEM за големи световни марки, потенциално замествайки множество скъпи OEM устройства само с едно.
  3. Предлага усъвършенствани диагностични и програмни функции, напълно съвместими със стандартите на производителя на оригиналното оборудване (OEM), и дори превъзхожда производителността на производителя на оригиналното оборудване в някои аспекти.
  4. Инсталиране с едно щракване на драйвери и онлайн актуализации, поддържани от OEM, което го прави лесен за използване.
  • Високоинтегриран интерфейс за диагностика на превозни средства

Highly Integrated Vehicle Diagnostic Interface
  1. Високопроизводителни двуядрени процесори, работещи в тандем: един DoIP мрежов процесор и един процесор за автомобилна шина.
  2. Поддържа три CAN BUS канала и два K-Line/L-Line канала, което позволява високоскоростна едновременна комуникация по множество протоколи.
  3. Иновативен OBD-II многоканален комуникационен хардуер, поддържащ интелигентно превключване между традиционните шини и DoIP мрежи.
  4. Поддържа картографиране на DoIP Ethernet на превозното средство към WLAN за безжична Ethernet диагностика.
  5. Комуникационният интерфейс на хоста поддържа USB, RJ45, WLAN и други интерфейси, осигурявайки гъвкавост и лекота на използване.
  6. Преносимият дизайн с интегриран OBD-II интерфейс позволява plug-and-play функционалност.
  7. Здрав USB Type-C интерфейс за стабилно свързване и изключване.
  • Проектиран да отговаря на стандартите на автомобилната индустрия

Designed to Meet Automotive Industry Standards
  1. SAE-J2534-1/2 Pass-Thru с EURO 5
  2. ISO-22900 MVCI и D-PDU
  3. ISO-13400 DoIP
  • J2534 Функции за програмиране на ECU на OEM ниво

J2534 OEM-Level ECU Programming Functions
  1. Ъпгрейди и калибриране на софтуера на ECU
  2. Подмяна, флашване и програмиране на ECU

II.Допълнителна поддръжка за функции за диагностика на OEM превозни средства

Марка Модели Поддръжка
БЕНЦ Мерцедес-Бенц, Майбах, Смарт, ФУСО ✔
БМВ БМВ, Ролс-Ройс, МИНИ ✔
Фолксваген Фолксваген, Сеат, Шкода, Бентли, Ламборгини ✔
АУДИ Ауди ✔
ПОРШЕ Порше ✔
JLR Ягуар, Ленд Роувър ✔
JLR Ягуар, Ленд Роувър ✔
ВОЛВО Волво ✔
ГМ Шевролет, Бюик, Кадилак, Опел, Холдън ✔
ФОРД Форд ✔
МАЗДА Мазда ✔
ТОЙОТА Тойота, Лексус, Сайън ✔
ХОНДА Хонда, Акура ✔
SUBARU Субару ✔
НИСАН Нисан, Инфинити ✔
РЕНО Рено, Дачия ✔
Социална реклама Пежо, Ситроен ✔

III. Технически спецификации

Елемент Описание
Мрежов процесор 32-битова 560MHz MIPS памет 32MB FLASH памет 128MB DDR
Процесор на протокол 32-битова 180MHz ARM 1MB флаш памет
Диагностичен интерфейс (превозно средство) SAE-J1962 Стандартен OBD-II диагностичен интерфейс
DoIP интерфейс (превозно средство) ISO-13400-4 Опция 1 Ethernet
Кабелен интерфейс (PC) USB TYPE-C
Мрежов интерфейс (компютър) USB TYPE-C към RJ-45 Ethernet
Безжичен интерфейс (PC) Безжична WLAN 802.11 b/g/n мрежа
Бутон Функционален клавиш Fn: Натиснете и задръжте за 3 секунди, за да влезете в режим на мрежова конфигурация
Индикатори 4 светодиода: Захранване, Безжична връзка, Комуникация, Превозно средство
Захранване Захранване на превозното средство: DC 9V-36V (съвместимо с 12V и 24V)
Консумирана мощност 2W
Размери Д x Ш x В = 140 x 50 x 25 (мм)
Тегло Тегло на устройството: 0,3 кг, Тегло на продукта + кутията с инструменти + опаковката: 0,8 кг
Жилища Подсилен пластмасов корпус
Работна температура -20 ~ +70 ℃
Температура на съхранение -40 ~ +85 ℃
Сертифициране Съответства на стандартите на ЕС CE и САЩ FCC

IV.Индикаторна светлина

Индикатор Цвят Значение
Работно състояние на устройството Червено Свети постоянно, когато е включено, мига при грешки
Състояние на безжичната мрежа Синьо Мига бързо при безжична връзка, мига бавно при безжична връзка
Състояние на комуникацията с хоста Двуцветен Мига червено за USB комуникация, мига синьо за LAN комуникация
Състояние на комуникацията с превозното средство Двуцветен Мига червено за традиционна bus комуникация, мига синьо за DoIP комуникация

V. Поддържани протоколи за автомобилна шина

Стандартен протокол Стандартен протокол
ISO-13400 DoIP SAE-J2809 HONDA DIAG-H
ISO-9141 K-Line NISSAN DDL UART с часовник
ISO-14230 K-Line БМВ ДС2
ISO-17987 LIN BUS ФОРД УБП
ISO-15765 CAN БЕНЦ KWFB
SAE-J1850-VPW (GM клас 2) BENZ MB-ISO
SAE-J1850-PWM (FORD SCP) VAG TP16 CAN
ISO-11898-2 DWCAN VAG KW81 (SAE J2818)
ISO-11898-3 DWFTCAN SAE-J2610 SCI (Chrysler)
SAE-J2411 SWCAN (GMLAN) SAE-J1567 CCD BUS (Chrysler)
VAG TP20 CAN (SAE-J2819) SAE-J2740 GM ALDL

VI.Покритие на протокола за пин шина OBD-II

Закачи 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Земя Земя Земя Б+
DoIP Р+ ДЕЙСТВИЕ Р- Т+ Т-
HSCAN Н Л
PSCAN В/Н В/Н В/Н В/Н В/Н В/Н В/Н В/Н В/Н В/Н В/Н В/Н В/Н
SWCAN Х Х Х Х Х Х Х Х Х Х Х Х Х
ШИМ Н Л
VPW Х
K-LINE Х Х Х Х Х Х Х Х Х Х Х Х Х
UART Х Х Х Х Х Х Х Х Х Х Х Х Х
АД Х Х Х Х Х Х Х Х Х Х Х Х Х
Вход/Изход Х Х Х Х Х Х Х Х Х Х Х Х Х

VII.Аксесоари за продукти

VCX-SE Device

Устройство VCX-SE

140 x 50 x 25 (мм)

OBD Extension Cable

OBD удължителен кабел

USB-C към USB-A, 1,5 м

USB Communication Cable

USB комуникационен кабел

USB-C към USB-A, 1,5 м

RJ45 Adapter

RJ45 адаптер

USB-C към RJ45, 0.2 м

LAN Cable

LAN кабел

CAT 5 екраниран, 3 м

Software Disc

Софтуерна връзка

User Manual

Ръководство за потребителя

Protection Card

Карта за защита

Packaging Box

Кутия за опаковка

178 x 132 x 46 (мм)

VIII. Аксесоари за сървър за дистанционна диагностика

REMOTE-OBD Adapter

Адаптер REMOTE-OBD

OBD женски към OBD мъжки (със захранване), 0.2 м

REMOTE-DoIP Adapter

Адаптер REMOTE-DoIP

OBD женски към OBD мъжки (със захранване), 0.2 м

Power Adapter

Захранващ адаптер

Захранващ адаптер DC12V 2A, 1,5 м
